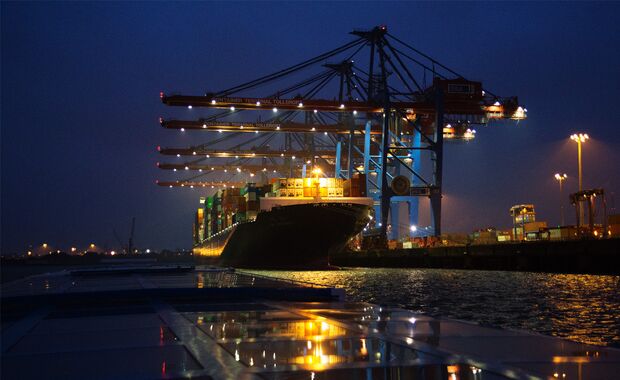

Containerkrane

Große Lasten sicher im Griff

Robuste Kupplungstechnik für Containerkrane – hohe Leistung, sichere Schaltbarkeit und maximale Lebensdauer

Warum Containerkrane spezielle Kupplungslösungen brauchen

Containerkrane bewegen hohe Lasten, arbeiten in langen Betriebszeiten und müssen dabei erstaunlich präzise sein. Ein Spreader muss sicher aufgenommen, positioniert und wieder abgesetzt werden. Hub-, Fahr- und Schwenkbewegungen müssen kontrolliert zusammenspielen. Gleichzeitig wirken Vibrationen, wechselnde Lasten, Wind und Witterung auf die gesamte Anlage ein.

Für die Antriebstechnik bedeutet das: Containerkrane brauchen Kupplungen und Wellenverbindungen, die hohe Drehmomente und abrupte Lastwechsel zuverlässig verkraften.

Sie müssen kleine Fluchtungsfehler ausgleichen, Schwingungen beherrschen und auch dann funktionieren, wenn der Wartungszugang begrenzt und der nächste Einsatz nicht einfach auf morgen verschoben werden kann.

Denn beim Containerumschlag ist Zeit ein wichtiger Faktor. Jede ungeplante Unterbrechung bremst nicht nur den Kran, sondern im Zweifel den gesamten logistischen Ablauf.

Wenn Tonnen millimetergenau ankommen müssen

Mönninghoff-Kupplungen können in unterschiedlichen Bereichen von Containerkranen und Krananlagen zum Einsatz kommen, zum Beispiel

in Hubwerken für das Heben und Senken von Containern
in Fahrwerken für Kranbrücken und Portale
in Schwenk- und Positionierachsen
in Antrieben für Spreader und Lastaufnahmemittel
in langen Wellensträngen zwischen Motor, Getriebe und Arbeitsmaschine
in Nebenantrieben und sicherheitsrelevanten Haltefunktionen

Die Bewegungen sind groß, die Toleranz für unkontrollierte Bewegungen ist klein. Ein Kran muss Lasten nicht nur bewegen, sondern sie sicher und reproduzierbar führen. Dafür braucht es eine Antriebstechnik, die hohe Leistung und präzise Reaktion zusammenbringt.

Die Anforderungen an Kupplungen und Wellenverbindungen

Containerkrane stellen besondere Anforderungen an die mechanische Kraftübertragung. Wichtig sind unter anderem

Hohe Drehmomentfähigkeit Hub- und Fahrbewegungen erzeugen große Kräfte und häufig auch hohe Drehmomentspitzen.
Sicherer Umgang mit Lastwechseln Anfahren, Abbremsen, Lastaufnahme und Lastabgabe belasten den Antriebsstrang dynamisch.
Robustheit bei Vibrationen Bewegte Lasten und lange Konstruktionen können Schwingungen in das System eintragen.
Ausgleich von Fluchtungsfehlern Lange Wellen und bewegte Baugruppen lassen sich nicht immer vollkommen ideal ausrichten.
Geringes Verdrehspiel Beim Positionieren des Spreaders und beim präzisen Absetzen von Containern ist eine genaue Bewegungsübertragung wichtig.
Hohe Lebensdauer Krane arbeiten häufig viele Stunden am Tag und über lange Zeiträume.
Wartungsarme Konstruktion Wartungsfenster sind wertvoll, besonders in Häfen und Umschlagterminals.
Schutz vor Umwelteinflüssen Feuchtigkeit, Salz, Staub, Temperaturschwankungen und Korrosion müssen bei der Auslegung berücksichtigt werden.
Kompakte und passende Geometrie Die Kupplung muss zur vorhandenen Welle, zum Getriebe und zur Kranstruktur passen.
Sicheres Halten und kontrolliertes Stoppen Lasten und bewegte Baugruppen müssen bei Stillstand oder Not-Stopp zuverlässig gesichert werden.

Eine Kupplung für einen Containerkran muss daher einiges aushalten. Sie sollte aber nicht nur belastbar sein, sondern die Belastung auch möglichst gut im System beherrschen.

Verbinden, ausgleichen, schützen

Mönninghoff entwickelt Kupplungslösungen für Krananlagen, die auf Drehmoment, Drehzahl, Lastprofil und Umgebungsbedingungen abgestimmt werden.

Elektromagnetische Zahnkupplungen

Elektromagnetische Zahnkupplungen ermöglichen formschlüssige Schaltvorgänge und eignen sich für Anwendungen, in denen Antriebe definiert zu- oder abgeschaltet werden müssen. Durch die formschlüssige Verbindung lassen sich hohe Drehmomente übertragen und klare Schaltzustände realisieren.

Mögliche Einsatzbeispiele sind

das Zuschalten und Trennen von Getriebe- oder Antriebsstufen
Schaltaufgaben in Hub- und Fahrantrieben
definierte Verbindungen in Nebenantrieben
Schaltvorgänge, bei denen möglichst wenig Verdrehspiel gewünscht ist
synchronisierte Bewegungsabläufe in der Positionierung des Spreaders

Bei großen Lasten ist ein eindeutiges „verbunden“ oder „getrennt“ mehr als eine Komfortfunktion. Es ist ein wichtiger Bestandteil der kontrollierten Bewegung.

Elektromagnetische Lamellenkupplungen

Elektromagnetische Lamellenkupplungen können hohe Leistungsdichten mit einer kompakten Bauform verbinden. Sie eignen sich besonders für Anwendungen mit häufigen Schaltvorgängen, wechselnden Lasten und möglichen Differenzdrehzahlen zwischen An- und Abtrieb.

In Containerkranen können sie beispielsweise dort interessant sein, wo

Antriebe häufig zu- und abgeschaltet werden
wechselnde Lastzustände auftreten
eine schnelle Reaktion gefragt ist
der Bauraum begrenzt ist
thermische Belastungen und robuste Funktion zusammen betrachtet werden müssen

Die Lamellenbauweise kann dabei helfen, die Kraftübertragung auch bei dynamischen Bewegungsabläufen zuverlässig zu gestalten.

Drehsteife Wellenkupplungen

Lange Wellenstränge sind in Krananlagen keine Seltenheit. Sie verbinden Motoren und Getriebe mit entfernten Antriebspunkten und müssen trotz ihrer Länge eine möglichst präzise und stabile Kraftübertragung ermöglichen.

Drehsteife Wellenkupplungen können kleine Fluchtungsfehler ausgleichen und das Verdrehspiel gering halten. Das unterstützt beispielsweise

die präzise Positionierung des Spreaders
eine gleichmäßige Kraftübertragung in Hub- und Fahrantrieben
die Entlastung von Lagern, Wellen und Getriebeanschlüssen
die Reduzierung von Schwingungen und unnötigen mechanischen Belastungen

Eine gute Wellenkupplung macht aus mehreren mechanischen Abschnitten wieder einen verlässlichen Antriebsstrang.

Halte- und Bremssysteme

Auch wenn eine Krananlage steht, bleibt die Antriebstechnik gefordert. Lasten müssen sicher gehalten, Achsen gegen unbeabsichtigte Bewegung gesichert und Stopps kontrolliert ausgeführt werden.

Je nach Aufgabe können elektromagnetische Zahnhaltebremsen oder andere kundenspezifisch ausgelegte Bremssysteme zum Einsatz kommen. Relevant sind dabei unter anderem

sichere Haltefunktionen bei Stillstand
kontrolliertes Abbremsen von bewegten Massen
definierte Positionen bei Wartung und Lastübergabe
Verhalten bei Stromausfall oder Not-Stopp
Integration in das Sicherheits- und Steuerungskonzept der Krananlage

Bei einem Containerkran sollte das „Halten“ nicht erst dann Thema werden, wenn sich die Last bereits bewegt. Es gehört von Anfang an in die Auslegung.

Zur Produktübersicht >

Angebot für Kran-Kupplungen anfordern >

Kranleistung, die ankommt

Ob Hubwerk, Fahrantrieb, Spreader oder lange Wellenverbindung: Mönninghoff entwickelt Kupplungen, Bremsen und Antriebskomponenten für Containerkrane, die hohe Lasten zuverlässig bewegen und präzise positionieren.

Sie planen eine neue Krananlage, modernisieren einen Antriebsstrang oder suchen eine robuste Kupplung für anspruchsvolle Hafenbedingungen? Sprechen Sie mit unseren Experten über Drehmoment, Lastwechsel, Wellengeometrie, Umwelteinflüsse und Haltefunktionen. Gemeinsam bringen wir Ihre Krananlage sicher und zuverlässig in Bewegung.

Warum Hersteller und Betreiber auf Mönninghoff Kupplungstechnologie vertrauen

Robustheit beginnt bei der richtigen Abstimmung

Jeder Containerkran hat seine eigene Geometrie und sein eigenes Betriebsprofil. Traglast, Hubhöhe, Fahrgeschwindigkeit, Schwenkbereich, Wellenlängen und Einsatzumgebung beeinflussen die Auswahl der passenden Kupplung.

Für die Auslegung können unter anderem folgende Parameter berücksichtigt werden

Nenn- und Spitzendrehmoment
Drehzahl und Beschleunigung
Traglast und Lastverteilung
Lastwechsel beim Aufnehmen und Absetzen
Schaltzyklen und tägliche Betriebsdauer
Wellen- und Getriebegeometrie
Fluchtungsfehler und mögliche Wellenbewegungen
Vibrationen und Schwingungen
Temperatur, Feuchtigkeit, Salz und weitere Umwelteinflüsse
gewünschte Halte-, Brems- und Not-Stopp-Funktionen
Zugänglichkeit für Wartung und Inspektion

Mönninghoff entwickelt daraus keine allgemeine Kranlösung, sondern eine Kupplung, die zum konkreten Antriebsstrang passt. Dazu können Baugröße, Geometrie, Werkstoffwahl, Oberflächen und Schutzkonzept auf die jeweilige Anwendung abgestimmt werden.

Wenn das Umfeld rau ist, muss die Technik klar bleiben

Containerterminals und Hafenanlagen stellen hohe Anforderungen an den Korrosions- und Umweltschutz. Feuchtigkeit, salzhaltige Luft, Staub und Temperaturschwankungen wirken über lange Zeit auf die Komponenten ein. Dazu kommen Vibrationen und dynamische Lasten aus dem Kranbetrieb.

Schon in der Konstruktion sollte daher betrachtet werden

welche Schutzart und Abdichtung zur Einbausituation passt
welche Werkstoffe und Oberflächen für die Umgebung geeignet sind

wie die Kupplung gegen Korrosion und Verschmutzung geschützt wird
wie sich die Komponente in vorhandene Wartungsabläufe integrieren lässt
welche Prüf- und Dokumentationsanforderungen für die Krananlage gelten

Robuste Technik bedeutet dabei nicht, einfach mehr Material einzusetzen. Entscheidend ist die passende Kombination aus Funktion, Werkstoff, Geometrie und Schutz.

Von der ersten Kranidee bis zum Belastungstest

Bereits in der Konzeptphase kann sich zeigen, ob eine Kupplung zur vorgesehenen Kranarchitektur passt. Mönninghoff unterstützt bei der Entwicklung von Prototypen und Funktionsmustern, damit Schaltverhalten, Belastbarkeit und Integration frühzeitig geprüft werden können.

Mögliche Prüfpunkte sind

Drehmomentübertragung bei Nenn- und Spitzenlasten
Verhalten bei abrupten Lastwechseln
Schaltzeiten und Schaltzuverlässigkeit
Ausgleich von Fluchtungsfehlern
Schwingungen und Geräuschentwicklung
Verschleiß und thermische Belastung
Halte- und Bremsfunktionen
Verhalten bei Not-Stopp und Stromausfall
Integration in die Kransteuerung und vorhandene Schnittstellen

Tests unter realitätsnahen Bedingungen schaffen die Grundlage für eine Lösung, die nicht nur rechnerisch passt, sondern sich auch im täglichen Kranbetrieb bewährt.
